水浸超声C扫描探伤系统的检测原理

发布时间:2022-05-11人气:22

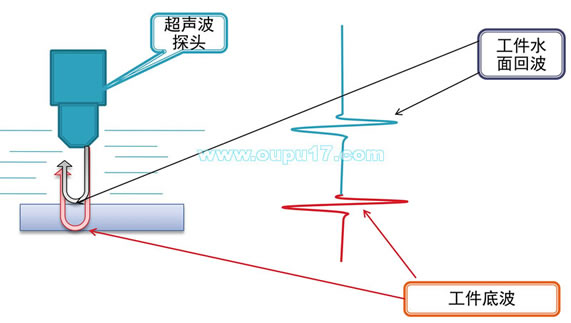

超声波产生超声波,通过耦合剂水进入工件内部

超声在异质界面(水、工件)会产生透射波和反射波

探头接收返回超声反射波,根据回波参数评估工件内部质量

1.沧州欧谱超声波在工件上固定点检测时会获得,该点超声检测回波信息

2.通过机械装置将探头按照固定轨迹,对工件进行逐行扫描,获取扫描范围内的回波信息

3.将所有回波信息,按照扫描位置,通过电脑软件处理成一幅扫描图像

4.图像的像素位置代表工件的位置,图像的颜色代表回波信息(如下图某水冷板焊接C扫图像)
